미사일 항법 시스템: 과학적 원리와 현대 기술

미사일 항법 시스템은 미사일이 발사된 후 정확하게 목표물을 타격하기 위해 경로를 추적하고 제어하는 중요한 기술입니다. 항법 시스템의 발전은 미사일의 정밀도와 효과성을 크게 향상시켰으며, 군사 전략에서 핵심적인 역할을 하고 있습니다. 이 글에서는 고전적인 항법 방식에서부터 현대적인 항법 시스템에 이르는 발전 과정을 과학적으로 설명하고, 항법 시스템의 원리와 주요 구성 요소들을 살펴보겠습니다.



1. 미사일 항법 시스템의 역사와 기본 원리

[항법 시스템의 필요성]

미사일은 단순히 발사된 후 직선 경로로 날아가는 것이 아니라, 실시간으로 경로를 수정하고 목표물을 정확히 타격해야 합니다. 이를 위해 미사일은 비행 중 위치, 속도, 방향을 지속적으로 감지하고 조정해야 합니다. 항법 시스템은 이러한 작업을 수행하여 미사일이 최적의 경로로 목표를 향해 이동하도록 돕습니다.



[초기 항법: 자이로스코프 기반 항법]

자이로스코프는 고전적인 미사일 항법 시스템에서 중요한 역할을 했습니다. 자이로스코프는 빠르게 회전하는 디스크가 외부의 간섭 없이 회전축을 유지하는 성질을 이용한 장치입니다. 이 원리를 통해 미사일은 방향을 안정적으로 유지하고, 목표로 정확하게 이동할 수 있었습니다.

자이로스코프는 미사일이 비행 중 자세 변화를 감지하여 미세한 조정을 통해 방향을 제어했습니다. 그러나 자이로스코프 기반의 항법 시스템은 고속 기동이나 복잡한 경로를 추적하는 데는 한계가 있었습니다. 따라서, 이 기술은 비교적 단순한 유도 방식의 미사일에서 주로 사용되었습니다.



자이로 스코프의 구조, 사진=위키피디아



2. 현대 미사일 항법 시스템

미사일 항법 시스템은 기술의 발전에 따라 점점 더 정교하고 정밀해졌습니다. 특히, 관성 항법 시스템(INS)과 GPS 등의 기술이 결합되면서 정확도와 유연성이 크게 향상되었습니다.



[관성 항법 시스템(INS: Inertial Navigation System)]

INS는 미사일이 외부 신호에 의존하지 않고, 자체적으로 위치와 속도를 계산하는 시스템입니다. INS는 미사일에 장착된 자이로스코프와 가속도계를 통해 비행 중의 각도 변화와 가속도를 측정하여 현재 위치를 계산합니다.

• 자이로스코프: 미사일의 회전각 속도를 측정하여 방향 변화나 회전 움직임을 감지합니다.
• 가속도계: 미사일의 가속도 변화를 감지하여 속도를 계산하고, 이를 통해 미사일이 이동한 거리를 추정합니다.

INS는 외부 신호가 차단되거나 방해받는 환경에서도 미사일이 경로를 유지할 수 있도록 합니다. 그러나 시간이 지남에 따라 오차가 누적될 수 있기 때문에, GPS와 결합하여 보다 정확한 항법을 수행하는 방식이 일반적입니다.



[GPS(위성 항법 시스템)]

GPS(Global Positioning System)는 위성에서 송신된 신호를 통해 미사일의 위치를 실시간으로 추적할 수 있는 항법 시스템입니다. GPS는 여러 개의 위성에서 발신된 신호를 수신하여 미사일이 현재 어느 위치에 있는지를 정확하게 파악합니다.

• 위성 신호 기반 위치 추적: GPS는 지구를 도는 여러 위성들의 신호를 받아, 삼각 측량 방식으로 미사일의 위치를 계산합니다. 이를 통해 미사일은 목표물 근처에서 정밀하게 경로를 조정할 수 있습니다.
• 정밀 유도: GPS는 특히 장거리 미사일에서 중요한 역할을 하며, 미사일이 목표물로 정확히 향할 수 있도록 합니다.

GPS의 장점은 높은 정확도와 실시간 위치 추적 기능입니다. 그러나 전자전(Electronic Warfare) 환경에서는 GPS 신호 방해가 발생할 수 있어, 이를 보완하기 위해 INS와 GPS를 결합한 시스템이 널리 사용됩니다.



[GPS/INS 혼합 시스템]

현대 미사일 항법 시스템의 대부분은 GPS와 INS를 결합한 방식입니다. INS는 비행 중 미사일의 초기 경로를 유지하고, GPS는 외부 신호를 기반으로 실시간으로 위치를 보정하여 정밀 유도를 가능하게 합니다. 이 시스템은 GPS 신호가 방해를 받을 경우에도 INS가 경로를 유지할 수 있어, 안정성이 크게 향상됩니다.

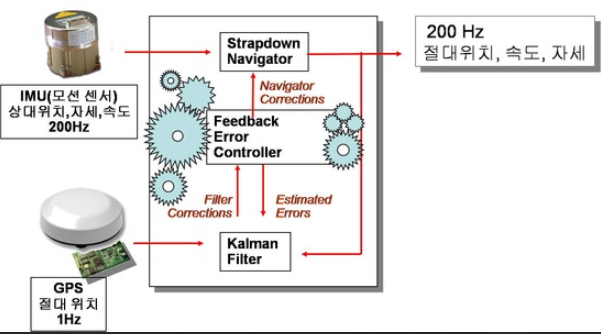

GPS와 INS의 상호보완 개념도



3. 현대 항법 시스템의 주요 기술

[터미널 유도]

터미널 유도는 미사일이 목표물에 가까워졌을 때 더욱 정밀하게 목표를 추적하고 타격할 수 있도록 하는 시스템입니다. 레이더, 적외선 센서, 광학 센서 등 다양한 유도 방식이 사용됩니다.

• 적외선 유도(IR): 적외선 센서는 목표물에서 발생하는 열을 감지하여, 미사일이 목표를 추적할 수 있도록 합니다. 주로 공대공 미사일에서 사용됩니다.
• 레이더 유도: 미사일에 장착된 레이더 시스템은 반사된 전파를 통해 목표물의 위치를 탐지하고 추적합니다.
• 광학 유도: 광학 유도는 목표물을 카메라나 레이저를 통해 시각적으로 탐지하여, 미사일이 이를 정확하게 추적하도록 돕는 방식입니다.



[AI 기반 항법 시스템]

인공지능(AI)은 최근 항법 시스템에 도입되어 미사일의 자율적인 경로 설정과 최적화에 기여하고 있습니다. AI는 실시간으로 데이터를 분석하여, 미사일이 목표물로 가장 효율적으로 이동할 수 있는 경로를 계산하고, 환경 변화에 따라 경로를 적응적으로 수정할 수 있습니다.

• 실시간 경로 최적화: AI는 목표물과의 거리, 바람, 지형 등을 고려하여 실시간으로 미사일의 최적 경로를 계산합니다.
• 자동 타격 조정: AI는 목표물의 움직임을 예측하고, 필요에 따라 타격 시점을 자동으로 조정할 수 있습니다.



4. 주요 미사일 항법 시스템의 적용 사례

[토마호크 순항 미사일]

토마호크 미사일은 대표적인 GPS/INS 혼합 항법 시스템을 사용하는 순항 미사일입니다. 장거리에서 정밀한 타격이 가능하며, GPS와 INS를 결합해 경로를 추적하면서 목표를 향해 날아갑니다. 최종 단계에서는 터미널 유도 시스템을 통해 목표물을 정밀하게 타격합니다.



[AGM-158 JASSM]

JASSM(공대지 스텔스 순항 미사일)은 GPS와 INS를 결합한 항법 시스템을 사용하는 장거리 스텔스 미사일입니다. 목표물을 향해 자율적으로 비행하며, 스텔스 기능 덕분에 적의 방어망을 회피할 수 있습니다.



5. 결론

미사일 항법 시스템은 자이로스코프에서 시작해, GPS/INS 결합 시스템과 AI 기술을 통해 점점 더 발전하고 있습니다. 현대 미사일은 이러한 항법 시스템 덕분에 목표를 향해 정확하고 안정적으로 비행할 수 있으며, 전자전 환경에서도 높은 신뢰성을 유지할 수 있습니다. 향후에는 양자 기술과 같은 첨단 기술이 도입되면서 더욱 정밀하고 자율적인 항법 시스템이 등장할 것으로 기대됩니다.
